Чиллером называется парокомпрессорный агрегат (холодильная машина), основным предназначением которого является охлаждения жидкостей.
Наибольшее распространение чиллеры получили в системах центрального или локального кондиционирования воздуха. Кроме того, они также задействуются и в производственных процессах различных промышленных предприятий.
В зависимости от того, какая модель оборудования является предпочтительной, монтаж чиллера возможен к выполнению, как в помещении, так и вне его, например: на крыше или возле фасада здания.
Спектр применения
Спектр применения чиллеров достаточно широк, но, как и говорилось ранее, в наибольшей степени они используются в центральной системе кондиционирования воздуха чиллер - фанкойл.
Широкий диапазон холодопроизводительности позволяет успешно использовать данные агрегаты для охлаждения Объектов практически любой площади и конфигурации – от квартир и частных домов, до крупных торговых комплексов, офисных и промышленных зданий.
Помимо этого, чиллеры могут быть задействованы в производственных процессах в таких областях, как:
- Химическая промышленность
- Медицина и фармацевтика
- Пищевая промышленность
- Лазерные технологии
- Машиностроение
- Ледовые арены
- Полиграфия
Основные параметры, по которым различаются чиллеры
- Мощность
- Режимы работы
В стандартной комплектации рассматриваемый вид установок работает на производство холода. Выполнение обвязки с добавлением теплового насоса, позволяет расширить его функционал и помимо охлаждения работать также на производство тепла
- Способ охлаждения конденсатора
По способу охлаждения конденсатора чиллеры подразделяются на агрегаты с водяным и воздушным способом охлаждения.
Монтаж чиллеров с водяным охлаждением чаще всего производят внутри здания. Конденсатор агрегата подлежит охлаждению при помощи промежуточного теплоносителя.

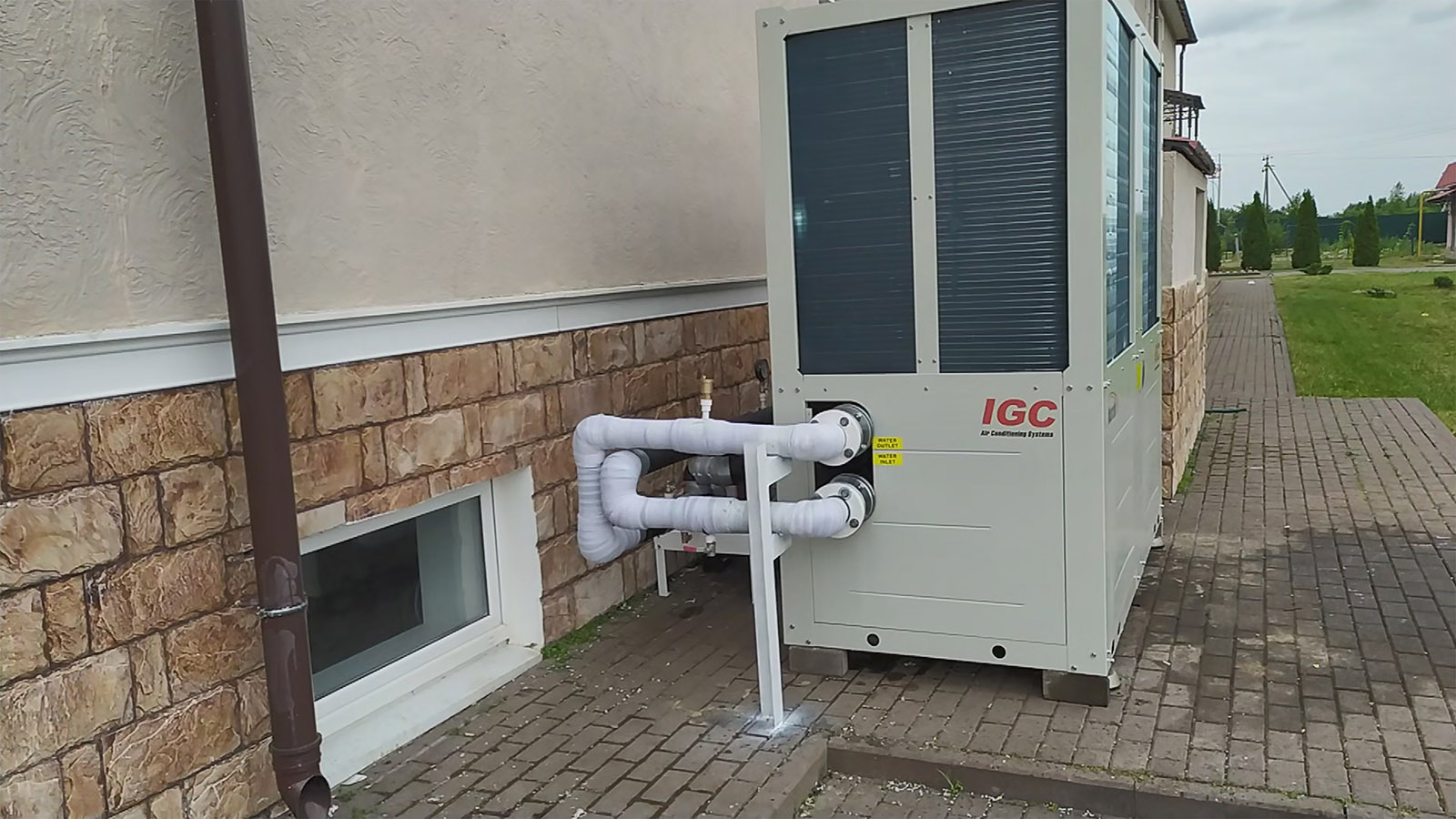

Монтаж рассматриваемого оборудования с воздушным способом охлаждения конденсатора производится вне здания, непосредственно на открытом воздухе. Процесс охлаждения конденсатора происходит за счет системы вентиляторов.
Плюсом данного способа является достаточно широкая вариативность в выборе места установки. Под место установки может быть задействовано, например, неиспользуемое пространство крыши или любые открытые площадки около Объекта. При размещении чиллера на улице важно предусмотреть возможность сезонного слива воды и замены ее на незамерзающую субстанцию.
Если же монтировать установку с воздушным охлаждением конденсатора внутри помещения, например, в подвале или подсобке, то потребность в сезонном сливе воды отпадает. Но, при этом необходимо внимательно отнестись к месту установки и организации в нем необходимой вентиляции.
- Расположение конденсатора
Существуют установки со встроенным конденсатором (моноблоки) и выносным на улицу конденсатором.
Агрегаты с выносным конденсатором от моноблочных выгодно отличаются тем что, так как в силу того, что основной блок расположен в помещении, можно постоянно в качестве теплоносителя использовать воду. Это удешевляет эксплуатацию оборудования, облегчает обслуживание основного блока, повышает ее надежность (за счет отсутствия перепада температур).
Обвязка чиллера от типа расположения конденсатора не меняется. Изменения касаются только длины объединяющих конструкции трубопроводов.
- Расположение гидромодуля
Различают встроенный и выносной гидромодули. Выносной гидромодуль используется в тех случаях, когда мощности стандартного (встроенного) гидромодуля не достаточно. Чаще всего, это происходит в случаях работы с магистралями серьезной длины.
- Уровень шума
- Габариты
- Возможность места установки
Этапы производства работ
Подготовительные работы
Первая стадия работ, которая производится перед тем, как осуществляется монтаж – проектирование. Именно на этой стадии определяются необходимые характеристики оборудования. Исходя из этого, подбирается марка и тип оптимального для данной конкретной ситуации чиллера.
Выбор места
Площадка для установки оборудования выбираются с учетом веса, габаритов агрегата, наличия места для того, чтобы занести или поднять агрегат. Также, необходимо предусмотреть свободные подходы к оборудованию, а также место для ограждения. В дальнейшем, Это значительно облегчит проведение регулярных профилактических работ и возможных ремонтных.
Если к установке предполагается мощное оборудование, и, как следствие, обладающее большим весом и серьезными габаритами, то необходимо предусмотреть подъездные пути для техники, которая будет производить доставку и разгрузку.
Кроме того, при выборе места необходимо учесть ожидаемые динамические нагрузки, которым подвергнется обвязка чиллера и сама холодильная машина, а также уровень шума.
Монтаж основания или крепежной рамы
После того, как место установки чиллера выбрано происходит монтаж основания или крепежной рамы, на которую в дальнейшем будет устанавливаться агрегат.
Виброизоляция
Бетонный фундамент, виброопоры и резиновое основание – отлично поглощают вибрации.
В зависимости от своего расположения антивибрационные опоры призваны нести разную нагрузку. Со стороны компрессоров располагают наиболее мощные пружины, далее идут средние и самые слабые. Во избежание путаницы антивибрационные опоры выпускаются заводом изготовителем разных цветов.
Хотелось бы акцентировать внимание на том, что от вибраций необходимо оградить не только непосредственно сам агрегат, но и трубопроводы. Для снижения воздействия вибраций на трубопроводы применяются трубные виброизоляторы.
Если работы по монтажу чиллера предполагается производить внутри помещения, то необходимо подготовить специальную антивибрационную площадку.
Монтаж чиллера
На данном этапе происходит установка непосредственно самого агрегата на подготовленное место. Если масса и габариты чиллера велики, то установка происходит с использованием специальной техники.
Монтаж гидравлического контура
Самая ответственная часть монтажа чиллеров, которая должна в обязательном порядке выполняться специалистами, обладающими соответствующей квалификацией – сборка и установка гидравлического контура (в том числе подсоединение магистралей и монтаж фанкойлов).
Проводить работы следует в строгом соответствии с Руководством по эксплуатации, а на проведение работ привлекать только сертифицированного Исполнителя с профессионально подготовленным персоналом.
Настройка электрических систем
После того, как выполнена установка чиллера, наступает данный этап. К электрическим системам относятся: реле, коробки, защитные устройства и прочие электрические компоненты, которые задействованы в схеме и влияют на работоспособность чиллера.
Испытания системы и пусконаладочные работы
Когда непосредственный монтаж завершен, приходит очередь испытаний и пусконаладочных работ по проверке готовности оборудования. На этом этапе производится:
- Гидравлические испытания систем, заполненных хладагентом
- Проверка гидравлики на предмет завоздушивания
- Измерения показателей, связанных с расходом воды и перепадами давления
- Корректность работы системы охлаждения
- Общая герметизация системы и надежность запорной арматуры
- Пробный пуск системы
- Настройка автоматики
Монтаж чиллера стоимость
Для примерного понимания порядка стоимости монтажа рассматриваемого оборудования предлагаем Вам ознакомиться с таблицей
Мощность оборудования | Цена монтажа |
До 100 кВт | от 15 000 руб. |
Более 100 кВт | От 15 000 руб. + 50 руб. / 1 кВт (которые свыше 100 кВт) |
Приведенная стоимость является ориентировочной. Для получения точной стоимости установки оборудования на Вашем Объекте отправьте нам заявку. Мы обработаем Ваш запрос и предоставим информацию о стоимости предполагаемых работ в кротчайшие сроки.
Предварительный расчет и подбор оборудования, выполнение проекта, производство монтажа и обвязки чиллера, а также запуск его в работу – сложные и ответственные этапы.
От профессионального их выполнения зависит срок службы оборудования и корректность работы системы в целом. Ошибки, допущенные в процессе проектных и монтажных работ, в дальнейшем могут обернуться поломками, сложностями в процессе эксплуатации, удорожанием сервисного обслуживания и прочими негативными моментами.
Грамотно установленная климатическая система обеспечит Вас оптимальным охлаждением.
