Приточная вентиляция

Приточная вентиляция обеспечивает подачу свежего воздуха в соответствии с нормами и расчетами, соблюдая воздушный баланс. Добиться необходимых притоков помогает приточная установка.

Составные элементы системы приточной вентиляции

Целью приточной системы вентиляции является забор свежего воздуха, его фильтрация, нагрев и нагнетание в обслуживаемые помещения. Исходя из этого, в состав приточной вентиляции входят следующие элементы:

• наружная решетка
• отсечной (воздушный) клапан приточной вентиляции
• фильтр
• нагреватель
• шумоглушитель
• вентилятор

В совокупности все эти элементы входят в приточную установку.

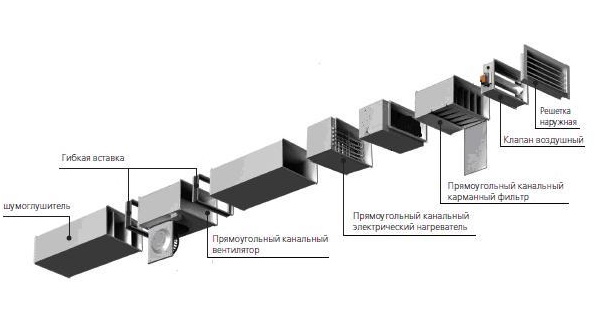

Компоновка приточной системы вентиляции представлена на рис. 1.

Основные правила проектирования приточной системы вентиляции

При проектировании приточной вентиляции необходимо следовать требованиям СНиП и объединять на одну систему только однотипные помещения. Так, например, нельзя на одну приточную систему соединить офисные помещения и столовую.

Также при составлении таблицы воздухообменов следует помнить о дисбалансе. Дело в том, что в рамках объекта движение воздуха должно происходить из «более чистых» помещений в «более грязные»: из рабочих кабинетов в коридоры; из комнат в санузлы; из основных помещений во второстепенные, а не наоборот.

Это означает, что в «более чистых» помещениях расход приточного воздуха должен превышать расход вытяжного (создание подпора). В то же время в «более грязных» помещениях вытяжка превалирует над притоком. Тем самым обеспечивается движение воздуха между помещениями в заданном направлении.

Эти и другие правила проектирования приточной системы вентиляции указаны в нормативной документации.

Нормативная документация

Для большинства помещений расход приточного воздуха определяют по нормируемым кратностям или расчету. Виды нормативных документов, применяемые при расчете систем вентиляции:

• СНиП — «Строительные Нормы и Правила»,
• СанПиН — «Санитарно-эпидемиологические правила и нормативы»
• МГСН — «Московские Городские Санитарные Нормы»
• СП — «Свод Правил»
• ГОСТ — «Государственный Стандарт»

Основным нормативным документом является СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

При этом наиболее часто используются следующие нормативные документы:

• для жилых зданий — СНиП 31-01-2003 «Здания жилые многоквартирные», МГСН 3.01-96 »Жилые здания», Пособие к СНиП 2.08.01-89 «Отопление и вентиляция жилых зданий».
• для магазинов – МГСН 4.13-97 «Помещения магазинов»
• для общественных зданий — СНиП 2.08.02-89 «Общественные здания и сооружения», СНиП 31-05-2003 «Общественные здания административного назначения»,
• для складских зданий СНиП 2.11.01-85 «Складские здания»
• для стоянок автомобилей — МГСН 5.01-94 «Стоянки легковых автомобилей», СНиП 21-02-99 «Стоянки автомобилей»,
• для производственных зданий — СНиП 2.09.02-85 «Производственные здания»

Существует также множество приложений к перечисленным нормативным документам по таким зданиям как бассейны, рестораны (предприятия общественного питания), многофункциональные здания и комплексы, и.др.:

• Пособие к СНиП 2.08.02-89 «Предприятия бытового обслуживания»
• Пособие к СНиП 2.08.02-89 «Проектирование бассейнов»
• Пособие к СНиП 2.08.02-89 «Проектирование театров»
• Пособие к СНиП 2.08.02-89 «Спортивные сооружения»

Расчет расхода приточного воздуха

Расчет расхода приточного воздуха может выполняться

• по людям
• по кратностям

Рассмотрим эти два способа подробнее.

Расход приточного воздуха по людям

Расход приточного воздуха для обеспечения людей необходимым для дыхания количеством кислорода определяется из условия подачи заданного расхода воздуха на одного человека:

• 60 м ³ /ч на одного человека при постоянном пребывании на рабочем месте
• 30 м ³ /ч на одного человека при временном пребывании (менее 2-х часов)
• 85 м ³ /ч на одного человека при занятиях спортом

Эти цифры соответствуют требованиям СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Расчет воздухообмена по кратностям

Для расчета отдельных объектов и групп помещений можно пользоваться кратностями воздухообмена. Кратность воздухообмена – величина, показывающая сколько раз в течение часа должен смениться воздух в помещении.

Например, если кратность притока для некоторого помещения площадью 30 м ² при высоте потолков 3 м (объём 90 м ³ ) составляет 2 крата, то расход приточного воздуха должен составить 180 м ³ /ч.

О том, в каких помещениях какая кратность воздухообмена должна быть, указано в соответствующих нормативных документах в зависимости от типа рассматриваемого объекта (нормативные документы и пособия перечислены выше).
