Хорошая система вентиляции в офисе – гарантия наличия свежего воздуха и комфортной среды в ваших рабочих помещениях. Учитывая, что работоспособность человека во многом зависит от того, хватает ли его организму кислорода или нет, проблема качественной установки вентиляции в офисе приобретает особое значение. Грамотно настроенный воздухообмен в помещении избавит сотрудников от плохого самочувствия и повысит их работоспособность.
Приточная и вытяжная вентиляция
Устройство системы вентиляции подразумевает построение приточной и вытяжной систем. Первая из них подает свежий отфильтрованный воздух в рабочие помещения, а вторая осуществляет удаление отработанного воздуха наружу.
Приточная система вентиляции состоит из вентилятора, фильтра, нагревателя, шумоглушителя и воздушного клапана. Существуют также ещё один, более функциональный агрегат — центральный кондиционер. Помимо элементов приточной установки он включает в себя также секции охлаждения и увлажнения.
Вследствие этого, центральный кондиционер решает задачи как нагрева, так и охлаждения и увлажнения воздуха, т.е. способен поддерживать не просто температурный, а температурно-влажностный режим в помещениях офиса.
Использование вентиляционных установок

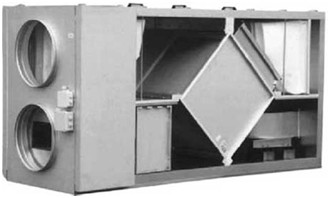

Рисунок 1. Внешний вид приточно-вытяжной установки
Размер помещения в значительной мере влияет на выбор оборудования. Небольшие офисы могут быть оборудованы вентиляцией с электрическим подогревом. Такой вариант подойдет для офисов площадью до 500 м2.
В более крупных офисах используются комплектные вентиляционные агрегаты. Для каждого конкретного случая определяется наиболее подходящий вариант построения офисной системы вентиляции. Это либо приточные установки, либо приточно-вытяжные системы; наборные или комплектные.
Наиболее функциональным и полноценным видом системы вентиляции офиса является моноблочная приточно-вытяжная установка (см. рис. 1).
Такое оборудование может быть установлено как внутри, так и снаружи помещения. Все элементы системы при этом находятся в компактном моноблочном шумо- и теплоизолированном корпусе из оцинкованной стали. Это позволяет обеспечить надежную и долговечную работу устройства.
Нормативная документация для офисов
При построении систем вентиляции в офисах необходимо пользоваться следующими стандартами:
- СНиП 2.08.02-89 «Общественные здания и сооружения»,
- СНиП 31-05-2003 «Общественные здания административного назначения»,
- СНиП 31-06-2009 „Общественные здания и сооружения“
- СНиП 2.09.04-87 «Административные и бытовые здания»
- СHБ 3.02.03-03 «Административные и бытовые здания»
- СП 44.13330.2011 «Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04-87».
При расчете воздухообмена на каждого постоянного сотрудника следует подавать 60м3/ч свежего воздуха, а на каждого посетителя – 30 м3/ч. Кроме того, расход приточного и вытяжного воздуха указан в таблице 1.
Таблица 1. Расчетная температура воздуха и кратность воздухообмена в помещениях в холодный период года
| Наименование помещений | Расчётная температура воздуха, °С | Расход или краткость воздухообмена в час | |
|---|---|---|---|
| приток | вытяжка | ||
| Помещения управлений, рабочие комнаты, служебные кабинеты, офисы, комнаты общественных организаций, конструкторские и проектные бюро, переговорные, бухгалтерии, редколлегии, канцелярии, читальные залы архивов и библиотек площадью: | |||
| до 35 м2 | 18 | 1,5 | - |
| свыше 35 м2 | 18 | По расчёту на ассимиляцию тепловлагоизбытков | |
| Приемные при кабинетах | 18 | 3 | 2,4 |
| Конференц-залы и залы совещаний, залы судебных заседаний, залы регистрации актов гражданского состояния | 16 | По расчёту на ассимиляцию тепловлагоизбытков | |
| Вестибюли | 16 | 2 | - |
| Гардеробные уличной одежды (объем за барьером) | 16 | - | 2 |
| Курительные | 16 | - | 10 |
| Помещения обслуживающего персонала | 18 | 2 | 3 |
| Кладовые инвентаря, оборудования, бумаги, канцелярских принадлежностей | 6 | - | 1 |
| Кладовые уборочного инвентаря | 16 | - | 1,5 |
Самостоятельные (отдельные) системы приточной вентиляции следует проектировать для следующих помещений:
- конференц-залов
- залов судебных заседаний
- залов регистрации актов гражданского состояния
Для остальных помещений может проектироваться единая приточная система.
Самостоятельные вытяжные системы предусматриваются для следующих групп помещений:
- санитарных узлов и курительных
- проектных залов и служебных помещений
- помещений копировально-множительных служб
- аккумуляторных
- архивов
Монтаж системы вентиляции в офисах
Рисунок 2. Диффузоры в подвесных потолках
Для установки систем вентиляции в офисе необходимо предусмотреть место для размещения воздуховодов. Как правило, их прячут за панелями подвесных потолков, либо располагают по периметру помещения под потолком.
Подача воздуха обычно осуществляется с потолка, для чего устанавливаются потолочные решетки или диффузоры. Наибольшее распространение получили квадратные диффузоры размером 600х600мм, что позволяет встраивать их в подвесные потолки (см. рис. 2)
